QB2142-2017 玻璃容器含氣飲料瓶垂直軸偏差檢測儀器

　　引言

　　在含氣飲料行業中，玻璃瓶作為主要包裝容器，其質量直接影響產品的安全性和市場競爭力。QB2142-2017《玻璃容器 含氣飲料瓶》國家標準明確規定了含氣飲料用玻璃瓶的垂直軸偏差要求，并通過規范性引用文件GB/T8452提供了垂直度偏差的測試方法。垂直軸偏差是衡量玻璃瓶制造精度的重要指標，直接關系到瓶體穩定性、密封性能以及灌裝過程中的效率。為滿足這一標準的高精度檢測需求，濟南三泉中石研發的ZPY-60U垂直軸偏差測量儀憑借其先進技術和便捷操作，成為行業內不可或缺的檢測工具。本文將結合QB2142-2017標準，詳細探討ZPY-60U測量儀在垂直度偏差檢測中的應用及其技術優勢。

　　QB2142-2017垂直軸偏差要求

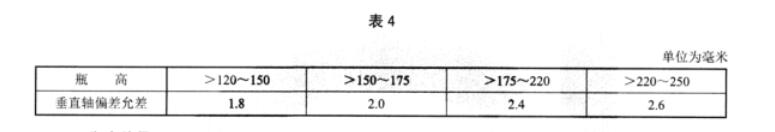

　　根據QB2142-2017標準，玻璃瓶的垂直軸偏差是確保其幾何精度的重要參數，直接影響瓶體在灌裝、運輸和使用過程中的穩定性。標準中規定了不同瓶高的垂直軸偏差允差，具體如表4所示：

　　對于瓶高超出表4范圍的玻璃瓶，標準要求按照附錄A中的公式(A.2)計算垂直軸偏差允差值。測試方法則嚴格遵循GB/T8452《玻璃瓶罐垂直軸偏差測試方法》，通過旋轉瓶體并測量瓶口與基準面的偏差值，計算出垂直軸偏差。

   ZPY-60U垂直軸偏差測量儀概述

　　儀器簡介

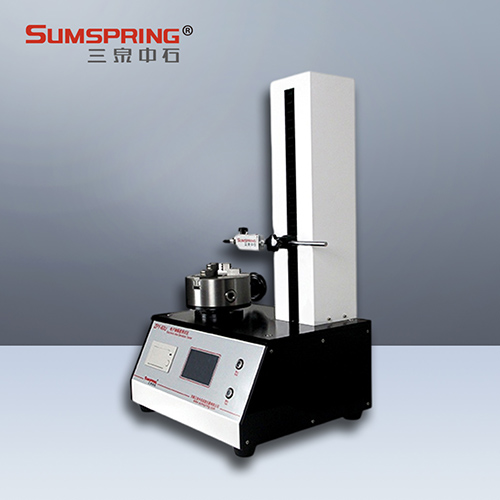

　　濟南三泉中石ZPY-60U垂直軸偏差測量儀是一款專為玻璃瓶、塑料瓶等容器垂直度偏差檢測設計的高精度儀器，廣泛應用于含氣飲料瓶、啤酒瓶、西林瓶、輸液瓶等容器生產和質檢領域。該儀器不僅符合QB2142-2017和GB/T8452的要求，還支持安瓿瓶圓跳動檢測，滿足多種行業標準。

　　測試原理

　　ZPY-60U采用三爪自定心卡盤固定瓶底，使瓶體在水平旋轉盤上穩定旋轉。通過高精度千分表與瓶口接觸，儀器記錄瓶體旋轉360°時的最大值和最小值，二者之差的1/2即為垂直軸偏差值。其獨特的高自由度支架設計，可靈活調節測量高度和方位，適應瓶身、瓶肩等不同部位的檢測需求，確保結果的準確性和可靠性。

　　適用范圍

　　ZPY-60U適用于多種容器類型，包括但不限于：

• 　　含氣飲料瓶(如碳酸飲料瓶、加氣飲料瓶)

• 　　啤酒瓶、礦泉水瓶

• 　　化妝品瓶、藥品包裝瓶(如西林瓶、輸液瓶)

• 　　安瓿瓶的垂直度偏差和圓跳動檢測

　　儀器支持單機雙用，用戶可根據需求切換垂直度偏差和圓跳動測試模式，滿足多樣化的檢測需求。

　　ZPY-60U的技術特征與QB2142-2017標準的契合

　　ZPY-60U垂直軸偏差測量儀在設計上充分考慮了QB2142-2017標準的要求，其技術特征與標準檢測需求高度契合：

1. 　　高精度測量：儀器分度值達0.001mm，量程0-12.5mm，完全滿足QB2142-2017中對垂直軸偏差允差的精確測量要求(1.8mm~2.6mm)。

2. 　　靈活調節：測量頭支持自動升降，可精準調節至瓶口、瓶肩等關鍵部位，適應不同瓶高(5mm~400mm)和瓶徑(3mm~160mm)的檢測需求，確保標準中不同瓶高范圍的適用性。

3. 　　高效操作：配備彩色大液晶顯示屏和觸摸屏控制，測試結果清晰直觀，操作簡便。儀器支持存儲不少于100組數據，每組包含10個測量值，便于質檢數據管理和追溯。

4. 　　數據輸出與管理：內置微型打印機和RS232接口，支持快速打印測試結果和局域網數據傳輸，滿足現代化質檢體系對數據記錄和分析的需求。

5. 　　智能化設計：系統程序支持ISP在線升級，配合測試軟件提供動態顯示、輸出和打印功能，確保檢測過程的透明性和結果的可視化。

　　ZPY-60U垂直軸偏差測量儀在含氣飲料瓶檢測中的應用

　　在含氣飲料瓶生產過程中，垂直軸偏差的控制是確保產品質量的關鍵環節。ZPY-60U垂直軸偏差測量儀通過以下步驟實現高效檢測：

1. 　　樣品準備：將待測玻璃瓶固定于三爪自定心卡盤，確保瓶底與旋轉盤水平貼合。

2. 　　測量設置：通過觸摸屏調節測量頭高度，使千分表探頭與瓶口或指定部位接觸。

3. 　　數據采集：啟動旋轉盤，瓶體勻速旋轉(轉速0-30c/min可調)，儀器自動記錄最大值和最小值，計算垂直軸偏差。

4. 　　結果分析：參照QB2142-2017標準中的允差值，判斷樣品是否合格。測試結果可通過液晶屏顯示、打印或傳輸至計算機進行進一步分析。

　　例如，對于瓶高175mm的碳酸飲料瓶，QB2142-2017要求垂直軸偏差允差不超過2.4mm。ZPY-60U通過高精度千分表和穩定旋轉系統，可快速測得偏差值，并通過軟件對比標準值，輸出是否合格的結論。

　　ZPY-60U的技術優勢

　　相比傳統手動測量方法，ZPY-60U具有以下顯著優勢：

• 　　高效率：自動化測量和數據記錄，減少人工操作誤差，提高檢測效率。

• 　　高適應性：支持多種瓶型和檢測模式，滿足不同行業標準。

• 　　數據可追溯性：內置存儲和網絡傳輸功能，便于質檢數據管理和審核。

• 　　操作便捷性：觸摸屏和自動升降設計降低操作難度，適合生產線和實驗室使用。

　　結語

　　濟南三泉中石ZPY-60U垂直軸偏差測量儀以其高精度、智能化和多功能性，成為QB2142-2017標準下含氣飲料瓶垂直度偏差檢測的理想選擇。其與標準的無縫對接，不僅提升了檢測效率和準確性，還為玻璃瓶生產企業、質檢機構和科研單位提供了可靠的技術支持。隨著含氣飲料行業的快速發展，ZPY-60U無疑將在質量控制領域發揮更大作用，為行業標準化和產品質量提升貢獻力量。
